1.0 Введение

HDMI - преобразователь сигналов CVBS, преобразующий HDM видео - или аудио - сигнал в AV (CVBS) и FL / FR - стереофонические звуковые сигналы, а также поддерживающие сублинейные сигналы системы DVI.помощь пользователям в преобразовании высококачественных видеосигналов HDMI в обычные CVBS - сигналы (стандартная четкость 480i, 576i,). для трансляции по телевидению, VHS - видеомагнитофоны, DVD - видеокамеры и т.д. Поддерживаются два телевизионных формата NTSC и PAL.

функция 2.0

один.аппаратное преобразование, то есть вставка, без драйвера программного обеспечения;

2.Поддержка протокола HDCP, поддержка HDMI 1.3;

три.Поддержка двух стандартных телевизионных форматов NTSC и PAL;

четыре.ввод HDMI, вывод AV:

    Ввод: HDMI x 1;

    вывод: CVBS x 1; L / R x 1;

пять.Импорт HDMI: 480P, 576P, 720P, 1080I, 1080P @ 60Hz;

6.совместимый DVI режим 800 354x7681280 354x7681280 35dm120; 1024

    1920 35hz

номер 7.вывод CVBS: 480I, 576I;

8 штук.вывод аудио: канал L / R;

размер: 100 мм (ширина) x115 мм (глубина) x25 мм (высота).

3.0 упаковочные принадлежности:

при первом запуске расширителя проверьте, содержит ли он следующие элементы:

преобразователи HDMI - CVBS - - 1 шт

Руководство пользователя - 1

источник энергии -

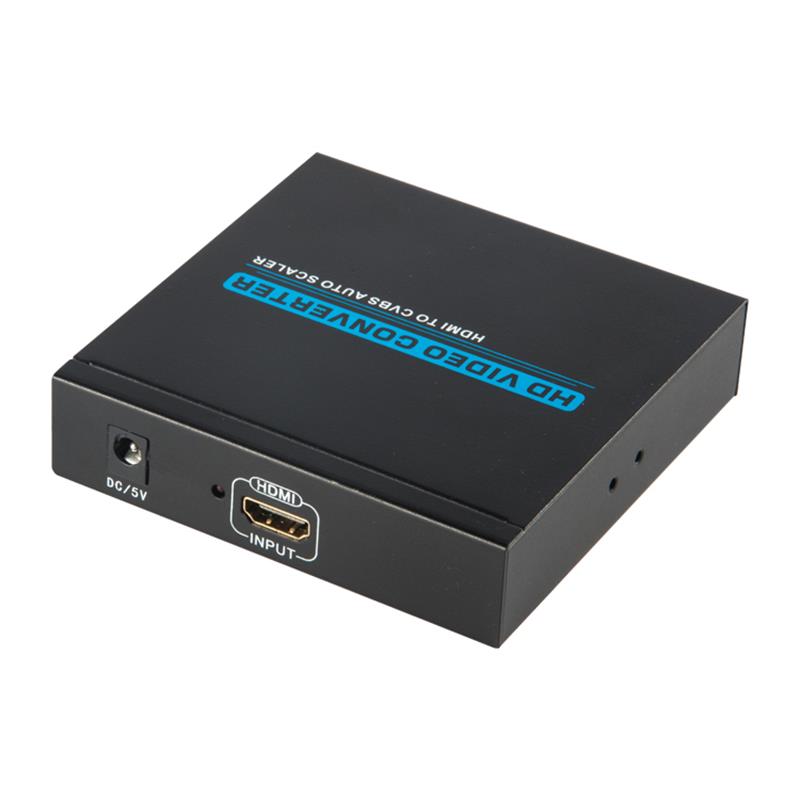

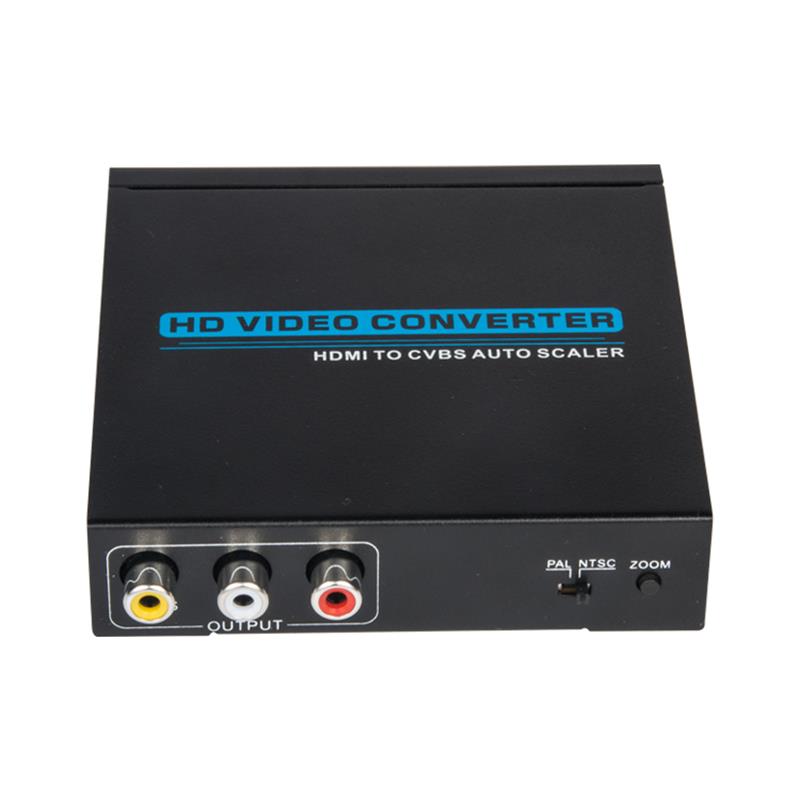

4.0 описание панели

Внимательно прочитайте следующие чертежи панели, хорошо знайте вход, выход и требования к питанию сигнала.

порт ввода DC 5V - DC - 5V

лампа индикации питания

порт ввода HDMI - HDMI

выход A / V - -

переключатель стандартных форматов PAL / NTSC - - PAL и NTSC

кнопка масштабирования ----- изменение размера рисунка на экране

5.0 области применения

А. Гражданские: капсулы, XBOX360, PS3, плееры высокого уровня.

В. промышленная сфера: камеры, камеры

    Показать устройство, которое заменит большой экран HDMI

    уменьшить расходы и пространство.
